箱变智能监控北京冀安

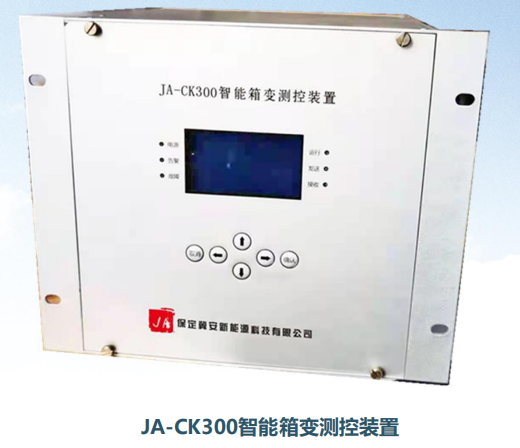

JA-CK300 箱变智能监控装置具备箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能，还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信，实现光伏系统所属智能设备通讯信息的集中和传输，并通过自愈式环形光纤以太网接入升压站综自系统，进而实现光伏电站的远程管理和自动化监控，满足光伏电站全面智能化、“无人值班，少人值守”的运行管理方式。

目前大部分光伏风电发电单元内汇流箱、逆变器、箱变等设备的通信是把信息先送至通讯管理机，再经光纤收发器上传到综自系统，这样就使整个系统的接线过于繁多，增加了故障发生的可能性，同时也增加了企业的投资成本，更不利于以后系统故障的排查。JA-CK300 在传统方案的基础上融合了通信管理机、光纤交换机和完善的箱变测控保护功能于一体，负责采集和传输箱变、汇流箱、逆变器等设备的数据信息；这不但简化了整个光伏风电发电单元的接线，提高了系统的稳定性，而且降低了光伏风电电站测控通信类设备投资成本。

装置主要特点:

先进的软硬件技术构筑通用平台：嵌入式 32 位高速网络 CPU 芯片、浮点 DSP 为基础，配置大容量的 SDRAM 和 FlashROM 构成核心通用硬件模块。软件方面基于实时多任务操作系统的软件平台，保证产品的通用性、可移植性、易于升级和派生。 Ø 高性能的分布性：以网络为基础的高度分布式软件平台，完全面向对象分类的应用功能模块，保证了应用的可裁减性，同时以具备高度的一致性和完整性，可以等效成一台超级计算机运行所有的应用功能。

装置模块化设计，层次分明，结构简单，易于扩展和维护。

装置上网方案采用了完全的嵌入式单片机技术方案，其小巧灵活性、可靠性、抗干扰能力、抗病毒能力、抗恶劣环境能力，是基于PC 机的方案无法比拟的。

装置组网方案采用了具备联网能力的 IES605 系列串口联网服务器型交换机，提供快速环网算法恢复技术，恢复时间小于 20 毫秒，能够提供一个链路冗余备份的网络。

串行通信接口、网络通信接口之间，均加有光电隔离或线圈隔离。 Ø 装置采用容错技术，同时具有软、硬件看门狗，电源监视电路，从根本上消除了死机现象。

装置的集成电路全部采用工业品或军品，使得装置有很高的稳定性和可靠性，特别适应于恶劣环境 , 适用于-40℃～ 70℃的宽温工作环境。

针对大装机容量风力发电箱式变压器提供变压器本体保护（差动速断保护、比率差动保护等），可采集高压侧1 段三相电压、2 组三相电流（测量、保护），变压器低压侧1 段三相电压、2 组三相电流（测量、保护）。

JA-CK300 箱变智能监控装置根据容量配置、通讯方式可灵活组态，具体型号如下：JA-CK300-F，JA-CK300-CD，JA-CK300-I，JA-CK300-II，JA-CK300-III
